Простой ремонт и обзор клавиатуры Marvo K201
Клавиатура Marvo K201 долго пролежала без дела: устройство отдали уже неисправным, а заниматься ремонтом всё время не доходили руки. В итоге было решено восстановить её хотя бы для того, чтобы рабочая техника не занимала место и не превращалась в бесполезный хлам.
Причина неисправности
При подключении к компьютеру клавиатура никак себя не проявляла - система её не определяла. Первым делом пришлось проверить кабель. На проводе обнаружились многочисленные следы старых скруток, замотанных большим количеством ПВХ-изоленты. Такой ремонт выглядит неаккуратно, а удалить остатки клея от дешёвой изоленты без специальных средств бывает непросто.
При прозвонке быстро нашёлся обрыв общего провода, то есть "земли". С таким повреждением клавиатура работать, разумеется, не могла. Из-за плохого состояния кабеля было решено не восстанавливать его частично, а заменить целиком. Повреждённый участок отправился в мусор, а пригодные жилы можно было оставить для дальнейшей пайки.

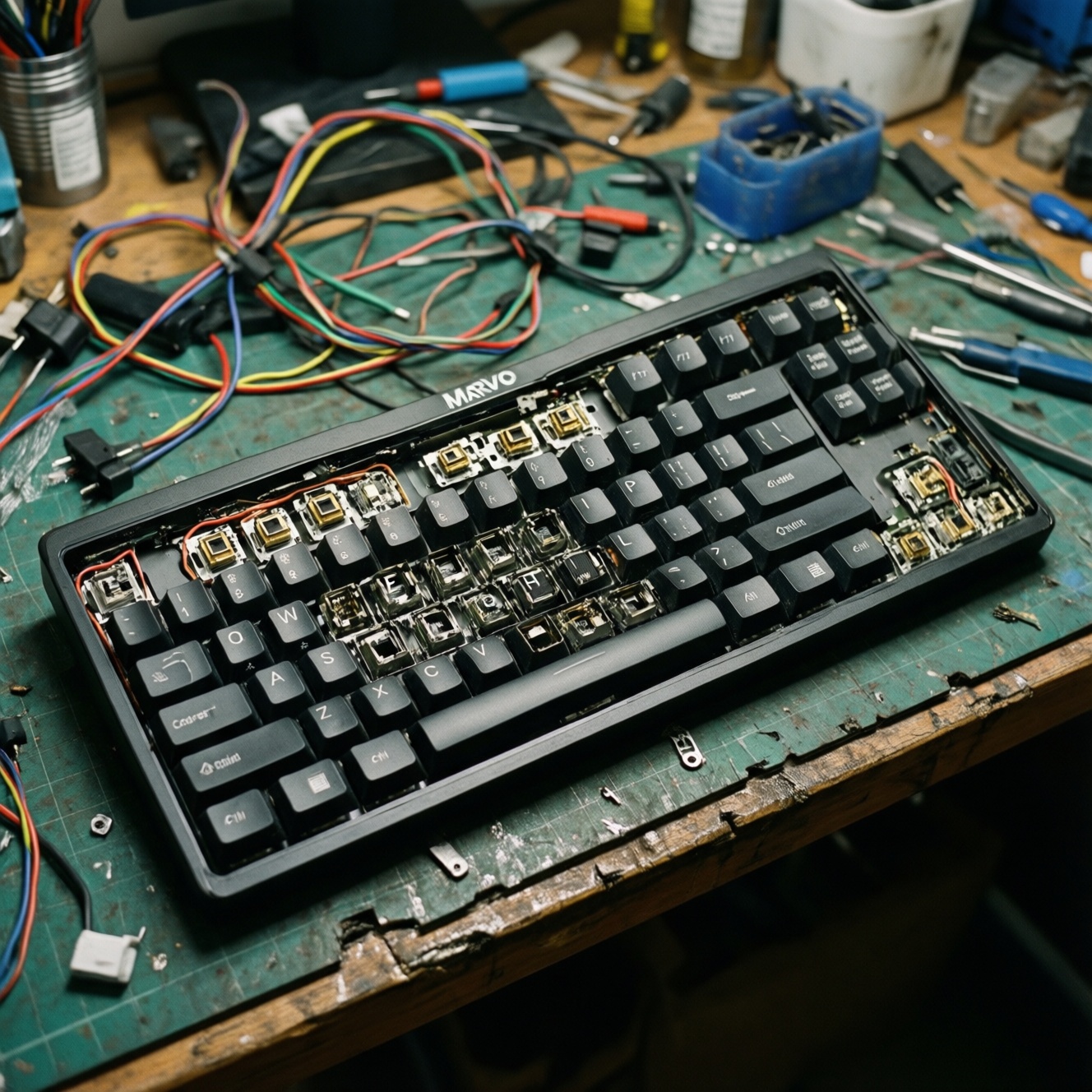

Разборка и устройство Marvo K201
После демонтажа корпуса выяснилось, что внутри используется типичная для недорогих китайских клавиатур конструкция. В качестве контроллера установлена обычная микросхема в виде залитой компаундом "капли". Компонентов на плате минимум, сложной схемотехники здесь нет.
Основой устройства служит мембранный механизм. Сама мембрана изготовлена достаточно просто и без особых усилий разделяется на слои. Это типичное решение для бюджетного сегмента: оно недорогое в производстве, но не рассчитано на ремонт отдельных элементов и обычно требует аккуратного обращения при разборке.
Для замены кабеля была выбрана клавиатура-донор Labtec Y-BM62 (SY614UK). Её разобрали ради провода, поскольку собственная раскладка этой модели оказалась крайне неудобной, а резиновый механизм со временем стал жёстким. Пользоваться донором было сложно, поэтому отправить его на запчасти оказалось вполне разумным решением.
Замена кабеля и первая проверка
Новый провод уложили внутри корпуса, припаяли к плате и проверили соединения. После ремонта клавиатуру не стали сразу собирать полностью - сначала важно было убедиться, что контроллер и мембрана исправны.
Проверка показала: после замены кабеля Marvo K201 снова заработала и корректно определилась компьютером. Это подтвердило, что основной причиной неисправности действительно был обрыв проводника, а электронная часть устройства серьёзных повреждений не получила.
Остатки флюса в месте пайки решили не смывать: участок находится внутри корпуса, а соединение не контактирует с внешней средой. Провода при пайке заметно нагревались, однако это не повлияло на работоспособность клавиатуры.
Очистка корпуса и клавиш
Использовать устройство в прежнем загрязнённом состоянии не хотелось, поэтому следующим этапом стала полноценная мойка. При снятии клавиш обнаружилась одна сломанная кнопка. Судя по характеру повреждения, её пытались поддеть с внешней стороны, приложив чрезмерное усилие.
Это важный момент при обслуживании мембранных клавиатур. Не все модели рассчитаны на снятие клавиш подручными предметами. Если кнопка не выходит без заметного сопротивления, лучше не продолжать давить или подковыривать её ножницами: можно сломать крепления, деформировать колпачок или повредить мембрану.
Корпус очищали зубной щёткой, периодически добавляя немного средства для мытья посуды. Клавиши промывали отдельно в мыльном растворе, тщательно перемешивали, а затем ополаскивали чистой водой. Перед обратной сборкой все детали необходимо полностью высушить, особенно пространство вокруг мембраны и контактных дорожек.
После мойки внешний вид Marvo K201 заметно улучшился. Правда, следы старой ПВХ-изоленты остались даже в районе световых индикаторов. Избавиться от липких остатков клея без дополнительных средств оказалось непросто, поэтому окончательной очисткой занялись уже отдельно.
Сборка и качество клавиш
Сборка заняла больше времени, чем сам ремонт. Основная сложность заключалась в правильной установке резиновых элементов под каждой клавишей. Их необходимо разложить строго по своим местам, иначе отдельные кнопки могут не нажиматься или перестанут нормально возвращаться в исходное положение.
Маркировка клавиш сохранилась surprisingly хорошо для бюджетной модели. Особенно это заметно на красных кнопках: несмотря на следы эксплуатации и частичное истирание поверхности, символы остаются читаемыми. После установки всех элементов клавиатура вновь стала полноценным рабочим устройством.
Впечатления от использования
После ремонта текст статьи полностью набирался именно на Marvo K201. С технической точки зрения клавиатура показала себя нормально: клавиши нажимаются равномерно, резина сохранила приемлемую упругость, а для срабатывания требуется примерно 48-55 граммов усилия. После начального сопротивления ход становится лёгким, поэтому к клавиатуре можно привыкнуть и использовать её не только для печати, но и для игр.
Главный недостаток модели - нестандартная раскладка верхнего правого блока. К расположению Insert, Delete и соседних клавиш со временем можно адаптироваться, хотя первое время промахи практически неизбежны. Но перенос Print Screen оказался гораздо серьёзнее.
Клавиша PrtSc расположена настолько необычно, что сочетание Alt+PrtSc практически невозможно нажать одной рукой. Для многих пользователей это несущественная мелочь, однако при работе со скриншотами, документацией и тестированием программ подобное ограничение быстро превращается в постоянный источник раздражения.
Стоит ли ремонтировать Marvo K201
Сама процедура восстановления оказалась очень простой. Если клавиатура не определяется компьютером, в первую очередь стоит проверить кабель и целостность общего провода. В подобных моделях именно механические повреждения шнура часто становятся причиной полной неработоспособности.
Перед разборкой желательно сфотографировать расположение резиновых элементов и клавиш. Это поможет не перепутать детали при сборке. Для очистки подойдут мягкая щётка, вода и небольшое количество нейтрального моющего средства. Агрессивные растворители лучше не использовать: они могут повредить пластик, маркировку клавиш или защитные покрытия.
При пайке нового кабеля важно соблюдать распиновку. Нельзя ориентироваться только на цвет проводов: у разных производителей он может отличаться. Надёжнее сначала прозвонить старый кабель или найти обозначения контактов на плате. После пайки желательно проверить соединение мультиметром и только затем подключать клавиатуру к компьютеру.
Marvo K201 уже исчезла из продажи, а в своё время стоила заметно дороже некоторых простых моделей Sven. По качеству нажатия она действительно способна конкурировать с более дешёвыми клавиатурами, но необычное расположение PrtSc заметно снижает практическую ценность устройства.
В итоге Marvo K201 можно назвать неплохой бюджетной мембранной клавиатурой с нормальной механикой и качественной маркировкой, которую подвела спорная эргономика. Для игр она подходит, для обычного набора текста тоже вполне пригодна, а ремонт кабеля не требует сложного оборудования. Однако тем, кто регулярно использует Alt+PrtSc, такая раскладка быстро покажется неудобной. Именно этот недостаток способен стать решающим аргументом в пользу возвращения к более простой, но привычной клавиатуре.
